FFU龙骨其实就是洁净室模组化吊顶系统，我公司生产的该吊顶系统吸取国外同类产品之优点，根据国内洁净厂房的特点设计，使它具有安装简单、拆卸方便、可重复使用等特点。
由于组装及维护的方便性，
洁净室FFU龙骨吊顶系统
是目前广为采用的系统。除了标准型在强度要考量FFU及灯具安装外还有日后上方管路设备之维修，性能上则是要保持良好的气密性。荷重型更是针室内制程需求选择更高强度或容许局部之补强设计，接头的设计允许安装消防洒水头及电源线之下确保其气密性。
FFU龙骨吊顶系统适用于局部层流系统、FFU系统和不同洁净级别的空气净化系统。

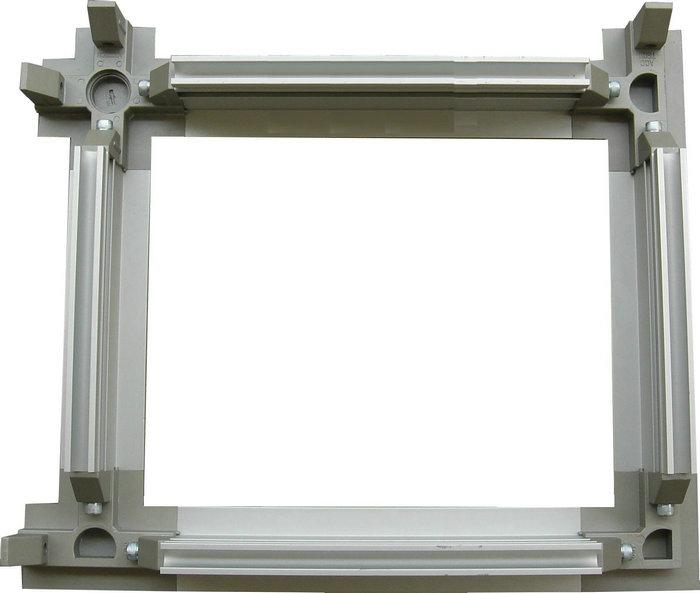

FFU龙骨
FFU龙骨特点
1、T-BAR：
1).采用6063铝合金，阳极处理10u以上
2).上槽口抗拉荷载为1160kg，下槽口抗拉荷载为1560kg
3).单支每一M荷重300kg时绕度6.27mm载重变形量为0.16mm
洁净室龙骨吊顶系统
2、接头：
1).采用锌合金压铸成型
2).表面经Epoxy处理
3).十字接头可加装消防洒水头及电线接头
4).水平强度承受610kg以上的拉力
5).垂直承受320kg以上的荷重，未破坏
3、系统扩充性：
可轻易安装高效过滤器,FFU灯具等设备
4、适用于CLASS1-10000以上
5、专门用于制药厂需求的液槽FFU龙骨，必须配合配套的液槽过滤器来配套使用。

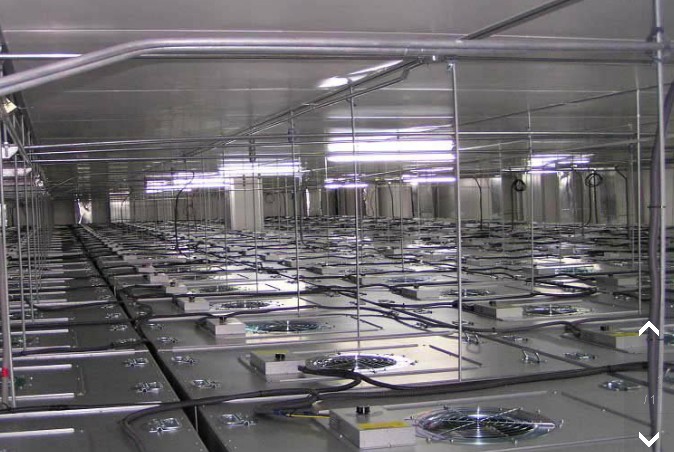

FFU龙骨安装效果图
FFU龙骨吊顶施工
1、工艺流程
核对基准线—核对基准标高线—吊杆预制—放样吊杆安装—吊杆安装—FFU龙骨预制—FFU龙骨安装—FFU龙骨水平调整—FFU龙骨定位—十字补强片安装—测量畸零龙骨尺寸—界面收边—FFU龙骨压盖安装—FFU龙骨水平调整
2、核对基准线
a.认真熟悉图纸，根据相关资料确认施工区域和十字基准线位置。
b.用经纬仪和雷射水平仪核对天花基准线。

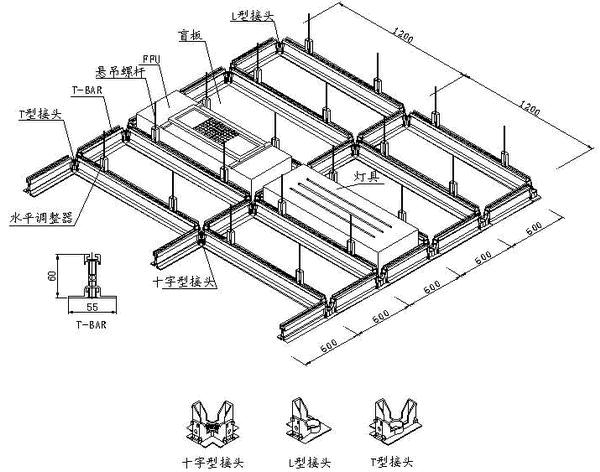

FFU龙骨安装示意图
3、核对基准标高线
a.根据地面或高架地板确定天花的标高。
4、吊杆预制
a.根据层高，计算出各天花高度所需吊杆的长度，然后进行切割加工。?
b.加工后符合要求的吊杆再与方型调节器等配件预组。
5、放样吊杆安装:在十字基准线方向，先安装一排放样吊杆，在气密吊顶龙骨上标示出吊杆的位置。?
6、吊杆安装:放样吊杆安装完毕后，根据吊杆的位置开始大面积的吊杆安装，通过凸缘止滑螺母固定于气密吊顶龙骨上。
7、FFU龙骨预制
FFU龙骨预制时，保护膜不可撕除，内六角螺丝需紧固，预组面积适中即可。
8、FFU龙骨安装
将预制好的FFU龙骨整体吊装上吊杆预组好的T型螺丝上，方型调节器偏移十字接头中心150mm,将T型螺丝和凸缘止滑螺母锁紧。

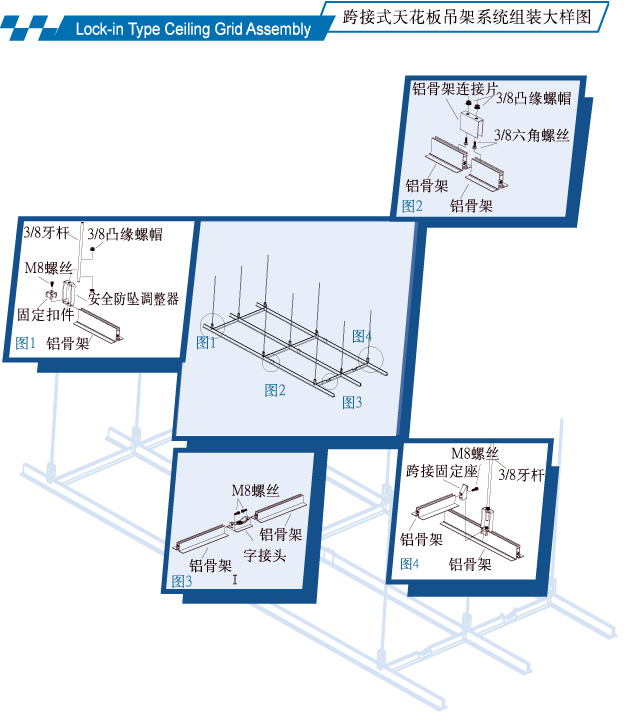

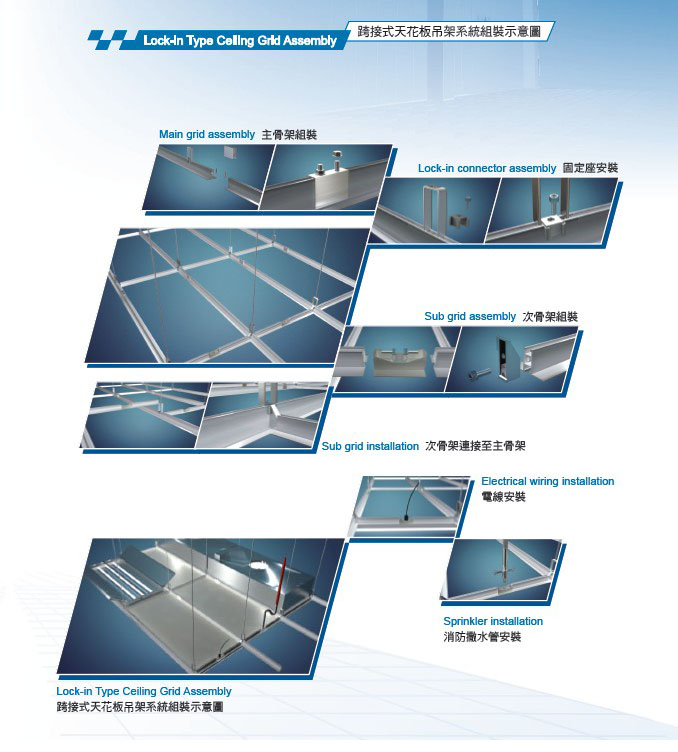

洁净室龙骨吊顶系统组装大样图
9、FFU龙骨水平调整
当龙骨施工一片区域后，要进行龙骨的水平调整，用雷射水平仪和接收器进行调整，水平差不得高于吊顶标高2mm,不得低于吊顶标高。
10、FFU龙骨定位
当龙骨安装一定区域后，需进行临时定位，用重锤矫正吊顶的中心与十字基准线，偏差需在一毫米范围内。可选择柱子或土建钢构和墙为定位点。
FFU龙骨规格说明
| | FFU吊顶龙骨系统规格表 |
| 组合尺寸1500*750 | □ 1200*600 □ 1200*900 □ 1200*1200 □1500*750 |
| 铝骨料 | □标准型--55W*60H □载重型--65W*70H |
| 吊挂方式 | □双C型钢 □小C型钢 |
| 吊点 | □单吊点 □双吊点 |
| 牙条 | □ 1/4 ( 2分)牙条 □ 3/8 ( 3分)牙条 |
| 镀锌调整器 | □铁制100*50*4.5t |
| 接头 | □标准型(55W＊60H) □铝合金□锌合金 □载重型(65W＊70H) □铝合金□锌合金 |
| 烤漆盲板 | □金属八折板厚度(mm) □ 1.6mm □ 2.0mm □金属复合板厚度(mm) □ 5.0mm |
| | 备注: ***以上数据单位为/mm*** |
FFU龙骨吊顶系统规格表
